在电源维修、电子设备质检或电路板装配中,电容极性接反是最常见也最隐蔽的故障之一。据统计,超过37%的电路板返修案例与极性元件安装错误有关-49。一只极性接反的电解电容,轻则导致滤波失效、纹波异常,重则引发鼓包炸裂、连带损坏周边电路。市面上多数教程只讲一种方法——要么是外观目测,要么是万用表通断档粗略判断——缺乏从“快筛”到“精准”的分层指导,更缺乏针对不同行业场景的适配方案。

本文从实操出发,结合电子维修、工厂质检、汽车电子三大主流场景,分层次详解从目视识别、万用表检测到LCR电桥精准验证的完整检测链,帮助新手快速入门、专业人员精准排障,同时规避检测过程中的安全风险与常见误判。

一、电容极性检测前置准备

1.1 不同场景下的电容检测核心工具介绍

检测工具的选择因场景而异,选对工具事半功倍。

新手入门与家电维修场景(基础款)

  • 数字万用表:首选工具,需至少具备电阻档(Ω)和二极管测试档(►|▷-)。入门级万用表(如胜利VC890C+、优利德UT61E)即可满足多数电容极性检测需求。

  • 指针式万用表:习惯模拟显示的操作者可选。指针摆动幅度直观反映充电过程,容量越大摆幅越明显,在漏电电容的粗略判断上有独特优势。

  • 绝缘镊子/短接工具:用于电容放电,1MΩ电阻或短接线即可,安全必备。

工厂质检与批量检测场景(专业款)

  • LCR电桥:精准测量电容容量(C)、损耗因数(D值)、等效串联电阻(ESR),是极性反接检测的金标准工具。极性反接时D值可异常升高300%以上-15

  • 电容专用测试仪:针对贴片电容和钽电容设计,支持自动极性判别和批量测试。

  • 极性测试仪:专业设备,适合生产线批量检测,可同时测试多只元件的极性和电气参数。

汽车电子与车载维修场景

  • 便携式数字万用表:体积小、耐振动,适合汽车维修现场使用,需具备电容档(CAP)和二极管档。

  • 示波器(可选):配合信号源检测电容在电路中的动态响应,适用于车载ECU等复杂电路板的在线故障排查。

1.2 电容极性检测安全注意事项

重中之重:任何检测操作前,必须对电容完全放电。尤其是大容量高压电容(如电源滤波电容),残余电荷可能高达数百伏,带电操作极易损坏万用表甚至造成人身伤害。

四大核心安全规范

  1. 放电操作必须到位:测量前用绝缘工具(镊子或1MΩ电阻)短接电容两引脚5秒以上,确保无残余电荷。大容量电容(≥1000μF)建议通过100Ω电阻缓慢放电,避免瞬间大电流烧毁触点-6

  2. 表笔连接顺序:数字万用表红表笔为正、黑表笔为负;指针式万用表则相反——黑表笔接正极,红表笔接负极-。这一点极易混淆,需格外注意。

  3. 避免人体静电干扰:检测贴片电容和敏感极性电容时,避免用手直接触碰引脚,防止人体静电损坏元件内部介质-6

  4. 环境适配:工业环境注意静电防护和接地,汽车维修注意避免短路(车内12V系统对短路极为敏感),家电维修注意断开电源后等待电容自然放电完毕再检测。

1.3 电容基础认知与极性判定关联

电容按极性分为有极性电容无极性电容两大类,检测策略截然不同。

有极性电容主要包括:

  • 铝电解电容:圆柱形金属外壳,负极侧通常印有连续的灰色/黑色色带或“-”号标识-48。内部采用阳极铝箔—电解液—阴极铝箔的卷绕结构,氧化膜作为电介质-39。反向电压会导致介质分解,产生漏电流甚至永久性损坏-9

  • 钽电容:黑色或黄色方块状,注意钽电容的色带标记端为正极,与铝电解电容规则相反-6

  • 固态电容:遵循类似铝电解规则,正极侧常印“+”号,负极侧为色带或“-”号-6

无极性电容包括陶瓷电容(MLCC)、薄膜电容等,无需区分正负极,检测时直接用电阻档或电容档测量即可,不存在极性反接风险-48

关键参数:检测中需关注电容的标称容量(μF/pF)、耐压值(V)和温度等级,这些参数与检测结果的判断标准直接相关。

二、核心检测方法

2.1 目视快速识别法(家电维修/消费电子场景的新手初筛)

无需任何工具,三秒内快速判断电容极性。

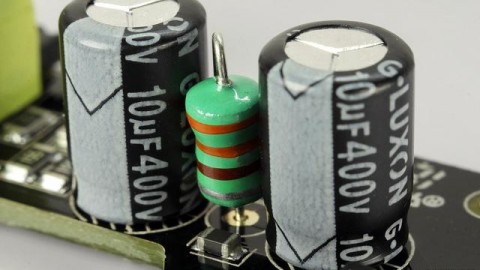

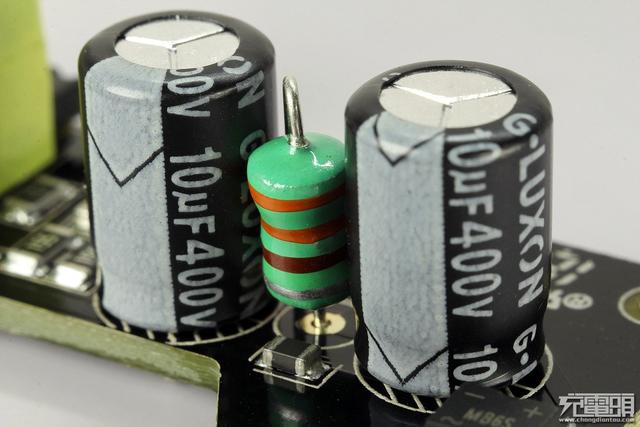

铝电解电容的外观特征

  • 负极色带标识:壳体侧面连续的灰色/黑色带状标记,该侧即为负极引脚对应侧-6

  • 引脚长度差异:新拆封电容的正极引脚通常比负极长2-3mm,此设计符合IEC常见规格要求-16

  • 顶部防爆槽:铝电解电容顶部的防爆槽(十字或Y形开槽)偏移方向通常与正极引脚位置对应-49

  • “+”符号标注:部分电容在壳体顶部或侧面直接印刷“+”号标记正极位置。

贴片电解电容的识别要点

  • 贴片铝电解电容:顶部半圆形凹槽或色块对应负极,无凹槽型号通常在负极焊盘旁印有“-”号标识-6

  • 贴片钽电容:表面白色丝印线或三角形标记为极性标识,标记端为正极。表面通常印有容量和耐压标识,如“100-16”代表100μF/16V-

  • 陶瓷贴片电容(MLCC):扁平矩形,表面无丝印标识,无极性要求-54

适用场景:家电维修、消费电子维修、工厂IQC(来料检验)初筛。统计显示,约23%的电容故障与极性错误有关-13,目视检查可在装配前快速排除大部分潜在风险。

2.2 万用表电阻档/二极管档检测法(新手重点掌握)

当外观标识模糊、引脚被剪齐或元件已焊接在电路板上时,万用表是最可靠的验证工具。建议新手重点掌握此方法

方法一:电阻档位动态检测(适合数字万用表和指针万用表)

第一步:设置档位。将万用表调至电阻档(Ω),档位选择规则如下:

  • 电容容量≤1μF:用R×10k挡

  • 电容容量1~100μF:用R×1k挡

  • 电容容量≥100μF:用R×100挡

第二步:放电。用绝缘镊子或1MΩ电阻短接电容两引脚5秒,确保无残余电荷。

第三步:测量。红黑表笔分别接触电容两引脚,记录稳定后的阻值读数。

第四步:交换表笔对调测量。再次记录稳定阻值。

第五步:判定结果。

  • 正向接法(极性正确):阻值较大,且万用表显示数值缓慢上升(充电过程)后趋于稳定

  • 反向接法(极性接反):阻值较小或显示短路

指针式万用表的特殊判定技巧:指针式万用表黑表笔接电容正极,红表笔接负极-11。正常电容在表笔接触瞬间指针迅速向右摆动(充电),然后逐渐向左退回至∞附近-1。若指针摆起后不再回转,说明电容已击穿短路;若摆起后退回到某一位置停住不动,说明电容漏电;若指针根本不动,说明电容干涸失效-2。针对耐压值大于万用表内电池电压的电容,可用R×10K挡进行反向充电判断,表针一般停留并稳定在50-200K刻度范围内-1

方法二:二极管测试档检测(数字万用表首选)

这是目前最常用的方法,原理基于电解电容PN结的单向导通特性-15

操作步骤:

  • 将万用表旋钮调至二极管测试档(符号:►|▷-)

  • 红表笔接触待测引脚A,黑表笔接触引脚B,记录正向压降读数

  • 交换表笔位置,再次记录压降读数

  • 判定:显示较高压降值(通常0.5~1V左右)时,红表笔所接为正极;显示无穷大或“OL”时,红表笔所接为负极-6

两次测量阻值接近且很低:电容可能已短路损坏。始终显示极高阻值:电容可能已开路损坏-6

在家电维修场景的应用:以开关电源维修为例,主滤波电容(如450V/100μF)极性判断需先用100Ω电阻缓慢放电(大电容直接短接易打火),再用二极管档测量;小容量电容(如10μF/50V)可直接用R×1k挡测量。

2.3 LCR电桥与专业仪器检测法(进阶精准检测)

对于工厂质检、批量测试和汽车电子等高可靠性应用场景,普通万用表精度不足以满足需求,必须使用专业仪器。

LCR电桥检测法

LCR电桥的核心优势在于能同时测量容量(C)、损耗因数(D值)和等效串联电阻(ESR),通过多参数交叉验证极性。

操作流程:

  • 设置测试频率为100Hz(电解电容典型工作频段)或1kHz

  • 将待测电容连接至测试夹具

  • 读取电容量和D值

  • 极性判定依据:正确极性连接时容量接近标称值(±20%以内),D值处于正常范围;极性反接时容量显著下降、D值异常升高——实验室数据表明极性反接可使D值上升300%以上-15

工业高压电容的耐压检测

在工业设备(变频器、UPS电源、工厂生产线控制柜)中,电容还需进行耐压测试。

  • 绝缘电阻检测:兆欧表测量端子与外壳电阻,新电容应≥5000MΩ-

  • 耐压测试:施加1.5倍额定电压持续1分钟,无击穿或漏电流突增现象

  • 检测标准参考:GB/T14472-1998《电子设备用固定电容器 第14部分:分规范 抑制电源电磁干扰用固定电容器》-,GB/T11024.1-2019《标称电压1000V以上交流电力系统用并联电容器》-

汽车电子场景的在线测试技巧

在车载ECU电路板上检测电容极性时,建议采用以下方法:

  • 无需拆焊的极性判断:通过万用表二极管档在线测量,参考相邻同型号电容的读数对比

  • 示波器信号验证:施加已知极性的测试信号,观察电容两端的波形响应。正向偏置时ESR较低、容量接近标称值;反向偏置时ESR急剧升高、容量显著下降-

  • 注意车载环境温度变化大(-40℃~125℃),检测时需考虑温度对漏电流的影响——温度每升高20℃,漏电流可增大3-5倍-39

工厂批量检测技巧

对于生产线批量检测,可建立标准化检测流程:

  • 来料检验阶段:目视外观+万用表二极管档批量抽检

  • 产线装配阶段:使用自动极性测试仪,每批次抽检5-10%并记录数据

  • 老化测试后:使用LCR电桥对关键电容进行容量和ESR复测

三、补充模块

3.1 不同类型电容的检测重点

铝电解电容

  • 检测核心:极性识别(负极色带/万用表验证)、漏电流检测、容量衰减程度

  • 行业适配:电源滤波电路中重点检测鼓包和漏液,变频器中重点关注ESR值变化

  • 环境因素:温度每升高10℃,铝电解电容寿命约减半,漏电流随温度升高而增大-39

钽电容

  • 检测核心:标记端为正极(与铝电解相反!),测试电压需≤1V,避免反向击穿-15

  • 行业适配:汽车电子和便携设备中应用广泛,检测时注意ESR值变化——正向偏置时ESR较低、容量接近标称值,反向偏置时ESR急剧升高-

  • 外观特征:黑色或黄色方块,表面印有容量和耐压标识

陶瓷电容(MLCC)

  • 检测核心:无极性要求,但需注意机械应力导致的裂纹风险——某服务器厂商测试发现,0402规格MLCC在分板过程中因应力集中产生的裂纹,使产品通电燃烧概率提升至0.3%-

  • 检测方法:万用表电容档测量容量是否接近标称值,注意贴片电容建议使用专用测试夹具

固态电容

  • 检测遵循类似铝电解规则,但误判率较低(某些品牌标记系统可使误判率较传统型号降低68%)-49

  • 贴片式封装在底部标注“-”符号或三角箭头

3.2 电容极性检测常见误区

误区1:认为所有电容都需要区分正负极

  • 事实:陶瓷电容、薄膜电容等无极性电容无需区分极性,强制用万用表测量可能无明确高低阻值差异-6

误区2:钽电容与铝电解电容极性标识规则相同

  • 事实:钽电容色带端为正极,铝电解色带端为负极,混淆此规则是常见错误根源-6

误区3:电容检测前无需放电

  • 危害:带电测量可能损坏万用表,大容量高压电容甚至可能电击伤人。每次测量前必须放电

误区4:万用表二极管档读数不稳定就认为电容损坏

  • 原因:读数不稳定可能是电容未完全放电或表笔接触不良所致,需确认放电充分并稳固接触后再判断-6

误区5:以引脚长度作为极性判断的唯一依据

  • 事实:维修场景中引脚可能被剪齐或改造,引脚长度并非绝对标准。维修元件和无标识元件务必用万用表验证,勿依赖引脚长度猜测-6

误区6:忽略环境温度对检测结果的影响

  • 工业领域高频误区:低温下铝电解电容ESR显著增大、漏电流减小,检测时应参考标准环境温度(通常为20℃),避免在极端温度条件下进行参数判断-39

3.3 电容极性失效典型案例

案例一:变频电源滤波电容极性接反导致炸裂

某工厂变频器运行中突然冒烟停机。经排查,维修人员发现主滤波电解电容器(450V/2200μF)顶部炸裂,铝壳鼓包、电解液渗出,外壳防爆阀已被压出-38

故障原因:维修更换电容时误将极性装反。反向电压导致电容器内部电解液气化膨胀,内部压力急剧升高,最终引发壳体破裂。铝电解电容的反向耐压极低(通常仅1-2V),一旦极性接反,反向电压会迅速破坏阳极氧化膜,导致漏电流急剧增大、内部发热、电解液汽化膨胀直至爆炸-39

检测教训:更换电容前未用万用表验证极性,仅凭外观判断。正确的更换流程应为:①旧电容拆除前拍照记录极性→②新电容用万用表二极管档验证正负极→③确认PCB丝印标识匹配→④焊接前再次核对。

案例二:工业控制柜电容耐压不足引发设备频繁死机

某工厂生产线控制柜频繁出现设备异常重启、显示屏闪烁现象。维修人员初步怀疑供电电压不稳,但实测220V输入正常。进一步检查发现开关电源输出端纹波电压明显偏高,滤波效果严重不足。

检测过程:①目视检查发现输出端滤波电解电容(35V/1000μF)顶部轻微鼓起,但未完全炸裂→②用万用表电阻档测量:表针摆起后退回缓慢,最终稳定在约30kΩ处(正常应稳定在∞附近),表明电容严重漏电→③用LCR电桥测量实际容量:仅剩214μF(标称值1000μF),容量衰减超过78%→④检测ESR:高达8.5Ω(正常应低于0.1Ω)→⑤追溯故障源头:电容实际耐压仅为25V,而电路工作电压为24V,长期在极限电压下运行导致介质老化加速。

故障原因:使用劣质或耐压不足的电容替换品。铝电解电容长期在高温高压环境下运行,漏电流逐渐增大,电解液挥发,最终容量衰减至失效阈值以下,滤波功能丧失-39

检测启示:①维修时务必核对电容的耐压等级和温度等级,不可用低规格元件替代;②定期对工业设备的电源板进行电容健康度抽检,建议每季度进行一次视觉巡检与参数抽检-43;③关键电路中使用LCR电桥精确测量容量,容量偏差超20%即应更换-43

四、结尾

4.1 电容极性检测核心

掌握电容极性检测,核心是建立“目视初判→仪表验证→专业复核”的三阶检测策略,根据场景灵活选择检测深度。

不同场景的分级检测策略

场景推荐方法预期精度时间成本
家电维修(快速排障)目视识别 → 万用表二极管档较高
消费电子装配(来料检验)目视识别 + 万用表抽检
工业设备维修万用表验证 + LCR电桥复核很高
工厂批量质检自动极性测试仪 + LCR电桥极高
汽车电子维修万用表在线测量 + 示波器验证很高

核心排查逻辑:先确认电容类型(有极性/无极性)→外观目视快速识别→有极性电容用万用表二极管档验证正负极→焊接前再次确认→关键电路用LCR电桥复核参数。据统计,建立标准检测流程可降低75%的装配故障率-16

4.2 电容检测价值延伸

日常维护建议

  • 定期对关键电路(电源板、变频器、车载ECU)中的电容进行视觉巡检,重点检查鼓包、漏液、引脚腐蚀等外观异常

  • 记录电容基准参数(容量、ESR),建立电容档案库,偏差超20%即需更换-43

  • 注意环境温度控制:温度每降低10℃,铝电解电容寿命约可提高一倍-39

采购与选型建议

  • 优先选择正规供应商,要求提供完整的极性标识说明和技术文档

  • 工业应用:优先选用符合GB/T14472标准认证的电容器,确保满足安全规范要求

  • 汽车电子:选用耐振动、宽温域(-40℃~125℃)的车规级电容

  • 拆机二次利用的电容、无原厂标识的替代品、高温环境长期使用的电容,使用前务必进行极性检测-16

检测仪器校准建议

  • 万用表每6-12个月校准一次,确保电池电量充足(电量不足会导致测量误差)-6

  • LCR电桥需定期使用标准电容进行零点校准

  • 测试环境温度建议控制在20℃±5℃,避免极端温度影响测量精度

4.3 互动交流

你在工厂检测工业电容时,是否遇到过耐压测试数据飘忽不定的问题?汽车维修中,钽电容的极性反接导致ECU故障,你是如何排查的?家电维修时,拆机电容标识模糊、引脚被剪齐,你用什么方法快速判定极性?

欢迎在评论区分享你在实际工作中遇到的电容检测难题,或推荐你觉得好用的检测工具和方法。关注本账号,获取更多电子元器件检测与维修干货——下期将推出《万用表电阻档与电容档:精度差异与使用场景全解析》,敬请期待!

(本文内容基于电子行业实操经验整理,检测标准请以最新版国标和元器件规格书为准。操作时请务必遵守安全规范,大容量高压电容检测建议在专业指导下进行。)
