射频通信混频器好坏检测实操指南（通信基站与雷达场景适配，从入门到精通）

一、开头引言

混频器是射频通信系统中实现频率转换的核心器件，广泛应用于移动通信基站、雷达系统、卫星通信、广播电视以及频谱分析仪等专业设备中-5。无论是在通信基站的接收端将高频信号下变频至中频以便进一步处理，还是在雷达系统中通过混频器提取回波信号的多普勒频移来计算目标速度和距离，混频器的性能直接决定了整个系统的灵敏度、动态范围和抗干扰能力-1-2。掌握测量混频器好坏的检测方法，对通信设备维修工程师、射频质检人员以及业余无线电爱好者而言，都是必须掌握的硬核技能。

混频器的检测不同于普通的电阻电容测试——它涉及射频信号的输入输出、变频损耗、隔离度、端口驻波比等多个专业指标，检测方法和工具选择也因应用场景而异。新手在通信基站维护中如何快速判断混频器是否损坏？专业质检人员在雷达模块批量测试中如何精准测量变频损耗和噪声系数？本文将结合射频通信行业的实际场景，从基础到专业，分层次详解混频器检测方法，覆盖万用表初筛、示波器观察、频谱分析仪精准测量等多种方案，帮助不同基础的从业者快速掌握混频器好坏判断技巧，同时规避高频信号检测中的安全风险和常见误判。

二、前置准备

（一）射频通信混频器检测核心工具介绍

混频器检测对仪器设备的依赖程度远高于普通电子元器件，工具的选择需要根据检测场景和人员水平来区分。

新手必备（通信基站日常维护、设备维修场景）：

数字万用表：用于混频器静态参数测量，如电源引脚电压、引脚对地电阻、导通性检查等。建议选择带有真有效值（True RMS）功能的万用表，测量精度不低于±0.5%。对于通信维修入门人员，万用表是排查混频器供电问题和开路短路故障的第一道防线-。
示波器（100MHz以上带宽） ：用于观察混频器的输入输出波形，验证信号是否存在、波形是否畸变。建议选择带宽不低于100MHz的数字存储示波器，能够捕捉到中频信号的时域特征。在通信基站维修中，示波器是最直观的混频器好坏判断工具之一-。
高频信号发生器：用于向混频器的射频端口和本振端口提供已知频率和功率的激励信号。选择频率范围覆盖待测混频器工作频段的型号，输出功率范围建议在-20dBm至+10dBm之间。

专业必备（通信模块批量检测、雷达系统质检、实验室验证场景）：

频谱分析仪（3GHz以上） ：这是混频器检测中最核心的仪器。频谱分析仪能够精确测量混频器输出信号的频率成分、功率大小、杂散和交调产物，是评估混频器性能的“金标准”。在专业混频器检测中，频谱分析仪可用于变频损耗测量、隔离度测试、噪声系数评估等多项关键指标-51。推荐频率范围覆盖9kHz至3GHz或更高的型号。
矢量网络分析仪（VNA） ：用于精确测量混频器的变频损耗、端口驻波比、隔离度以及群时延等传输特性。VNA能够分别测量射频、本振、中频三个端口在工作频带内的阻抗匹配情况，是通信模块设计和批量质检不可或缺的设备-51。
噪声系数测试仪：专门用于评估混频器引入的附加噪声，对接收链路灵敏度要求高的场景（如卫星通信地面站、雷达接收前端）尤为重要。采用冷源法或Y因子法进行测量-51。

（二）射频通信混频器检测安全注意事项

混频器工作在高频信号环境下，检测过程中的安全风险不可忽视。以下4条注意事项需严格遵守：

（重中之重）①高频信号防护：混频器检测涉及高频信号输入输出，切勿在通电状态下用手触摸任何射频端口，以免被高频信号灼伤或引起信号反射损坏设备。检测前确认所有连接器已牢固拧紧。

②仪器接地与端口保护：确保信号发生器、频谱分析仪、示波器等设备共地，避免地电位差导致测量误差甚至损坏混频器。射频端口严禁带电插拔，应在仪器输出关闭且混频器断电的情况下连接或断开电缆。所有端口必须阻抗匹配（通常50Ω），使用阻抗匹配良好的线缆和连接器，失配会引入显著误差-。

③ESD静电防护：混频器芯片对静电敏感，操作前务必佩戴防静电手环，工作台面铺设防静电垫。特别是在通信模块维修中，裸露的混频器引脚极易被静电击穿，造成永久性损坏。

④本振信号功率控制：本振（LO）端口的输入功率通常有明确限制（如+7dBm、+10dBm或+17dBm），超出规格可能会烧毁混频器内部的非线性器件。检测前务必确认本振功率参数，从低功率逐步增加，严禁直接施加过高功率-。

（三）混频器基础认知（适配射频通信精准检测）

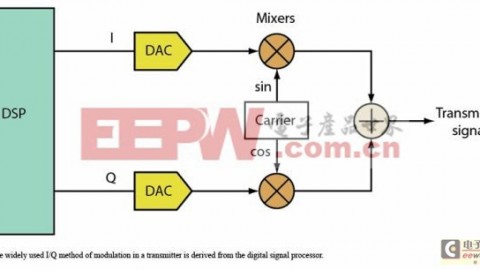

混频器是一种三端口非线性器件，包含射频输入端口（RF）、本振输入端口（LO）和中频输出端口（IF）。其工作原理基于非线性元件的混频特性——当两个不同频率的信号同时施加到非线性器件上时，会产生两者的和频与差频信号，滤波器从中选取所需频率成分输出-5。这一过程称为频谱搬移，是无线通信系统上下变频的基础-1。

从类型上，混频器分为无源混频器和有源混频器两种：无源混频器（如二极管双平衡混频器）不需要外部直流电源，噪声系数低，适合低噪声应用；有源混频器（如双差分对平衡调制器）内置放大功能，转换增益可正可负，频带更宽，动态范围更好-1-5。

在进行混频器检测前，需要重点掌握以下关键参数，这些参数直接关联后续检测方法和判断标准：

变频损耗/增益：输出中频信号功率与输入射频信号功率的比值（以dB表示）。对于无源混频器通常表现为损耗（负增益），典型值在6-10dB；有源混频器可实现正增益-51。
隔离度：评估本振端口与射频端口的信号泄漏程度，直接影响系统抗干扰能力-51。
端口驻波比（VSWR） ：反映端口阻抗匹配性能，理想值应接近1:1，在通信设备中通常要求≤1.2-。
噪声系数：表征混频器引入的附加噪声，对接收链路灵敏度至关重要-51。

三、核心检测方法

（一）混频器基础检测法（通信设备维修现场快速初筛）

在日常通信设备维修和现场故障排查场景中，并非每人都配备了昂贵的射频测试仪器。以下三种基础检测法可在没有专业仪器的情况下快速判断混频器是否失效，适用于通信基站维护人员、无线电爱好者以及维修学徒。

方法1：静态电阻测量法

使用万用表电阻档（或二极管档）测量混频器各引脚对地的电阻值以及引脚之间的导通性。操作步骤：①将混频器从电路板中拆下（若已怀疑损坏，可直接在路测量作为初步判断）；②用万用表正反两次测量RF对地、LO对地、IF对地电阻；③测量RF与LO、RF与IF、LO与IF之间的电阻。判断标准：正常混频器引脚间不应出现短路（电阻为0Ω）或完全开路（无穷大）；若发现任意两个端口之间电阻值异常低（小于10Ω）或完全不通，则混频器可能存在击穿或内部断开故障。此法同样适用于通信模块中混频器芯片的快速筛查。

方法2：供电电压测量法

有源混频器需要外部直流供电。操作步骤：在设备通电状态下，用万用表电压档测量混频器电源引脚电压是否达到规格书要求的数值。判断标准：供电电压异常（偏高、偏低或波动剧烈）可能不是混频器本身的问题，而是外围供电电路故障（如LDO损坏、滤波电容失效），但仍可作为故障定位的起点。

方法3：信号注入观察法

此方法需使用信号发生器和示波器，适用于现场无频谱分析仪但有一台基础信号源和示波器的维修场景。操作步骤：①将信号发生器连接到混频器的RF端口，设置一个已知频率（如100MHz）和功率（如-10dBm）的射频信号；②将另一台信号发生器（或本振源）连接到LO端口，设置本振频率（如110MHz）；③用示波器观察IF端口的输出波形。判断标准：正常工作的混频器应在IF端口输出10MHz（110MHz-100MHz）或210MHz（和频）的中频信号。若无任何输出波形，或输出波形严重畸变，说明混频器功能异常-。此法可快速验证混频器的基本混频功能是否完好。

（二）示波器与信号源检测混频器方法（通信维修新手重点掌握）

示波器和信号发生器是通信维修场景中最常用的仪器组合，也是新手入门混频器检测的首选方案。以下分两个检测模块进行详解。

模块1：基础波形检测——验证混频器是否工作

操作步骤：

将信号发生器的RF输出端连接到混频器的RF端口，设置射频频率f_RF=100MHz、输出功率-10dBm，阻抗50Ω。
将另一信号发生器的LO输出端连接到混频器的LO端口，设置本振频率f_LO=110MHz、输出功率+7dBm（需确认混频器规格允许的最大LO功率）。
将混频器的IF输出端连接到示波器通道1。
接通信号源输出，在示波器上观察IF端口的波形。

判断标准：正常工作的混频器，IF端口应输出频率为|f_LO ± f_RF|的中频信号，即10MHz（差频）和210MHz（和频）。由于示波器带宽限制，通常能观察到10MHz的清晰正弦波形。若IF端口无输出信号，或输出波形严重畸变（削顶、噪声过大），则混频器可能已损坏-11。

模块2：直流偏置与频谱粗测

若示波器带宽足够（建议≥200MHz），可通过FFT功能对输出信号进行频谱分析。操作步骤：①将示波器的FFT功能开启，设置合适的频率跨度（如0-200MHz）；②观察IF端口的频谱分布。判断标准：应能观察到清晰的主频分量（差频和和频），杂散成分的幅度应低于主频至少20dB。若频谱中出现大量不明杂散，或主频幅度异常偏低（明显低于预期值），提示混频器性能下降-。

通信维修实用技巧：在进行IF端口测量时，若输出信号幅度极低，建议先检查RF和LO电缆连接是否牢固，再逐步增加LO功率（在规格范围内）观察输出变化。混频器的输出幅度通常与RF输入功率成正比，而与LO输入功率在器件饱和范围内基本无关——这是判断混频器是否正常的一个有效特征-。

（三）频谱分析仪与矢量网络分析仪检测混频器方法（专业质检进阶精准检测）

对于通信模块批量质检、雷达系统验收和射频实验室验证等专业场景，必须使用频谱分析仪和矢量网络分析仪进行高精度检测。以下是三项核心指标的检测方法。

检测1：变频损耗测量

变频损耗是衡量混频器转换效率的最基本指标，定义为输入射频信号功率与输出中频信号功率之比（单位dB）-。

操作步骤：

将信号发生器的RF输出连接到混频器的RF端口，设置频率f_RF（如900MHz）、功率P_RF（如-10dBm）。
将本振源连接到LO端口，设置频率f_LO=f_RF+f_IF（上变频）或f_LO=f_RF-f_IF（下变频）。
将混频器的IF输出端连接到频谱分析仪，设置频谱分析仪的中心频率为f_IF，跨度适中。
读取频谱分析仪测得的中频信号功率P_IF。
计算变频损耗L=P_RF-P_IF（单位dB）-51。

判断标准：根据混频器规格书或行业标准判断。通常无源混频器的变频损耗在6-10dB之间，有源混频器可实现正增益（即变频增益）。若实测变频损耗超出规格范围2dB以上，说明混频器性能下降或已损坏。通信基站模块通常要求变频损耗波动在全频段不超过±1dB。

检测2：隔离度测试

隔离度反映混频器不同端口之间的信号泄漏程度，主要包括LO-RF隔离度、LO-IF隔离度和RF-IF隔离度。

操作步骤（以LO-RF隔离度为例）：

将信号源连接到混频器的LO端口，设置频率和功率（如f_LO=1000MHz，+7dBm）。
将混频器的RF端口连接到频谱分析仪（IF端口可端接50Ω负载）。
测量在RF端口检测到的本振频率信号的功率P_Leak。
隔离度=P_LO_input-P_Leak（单位dB）-。

判断标准：优质的射频混频器隔离度通常大于20dB，高性能器件可达40dB以上。若实测隔离度显著低于规格值（如从40dB下降到20dB），说明混频器内部非线性结构已出现异常，可能导致通信系统中的本振信号泄漏到天线端，造成发射杂散超标或接收灵敏度下降-51。

检测3：端口驻波比与噪声系数测量

端口驻波比：使用矢量网络分析仪分别测量RF、LO、IF三个端口在工作频带内的反射系数S11、S22、S33，再换算为电压驻波比VSWR。通信模块通常要求VSWR≤1.2-。
噪声系数：使用噪声系数测试仪，采用Y因子法——分别测量热源和冷源条件下的输出噪声功率，计算噪声系数。雷达接收前端对混频器噪声系数的要求尤为严格，通常需≤10dB-51。

专业质检实用技巧：在批量检测通信模块时，可构建自动化测试系统——通过微波开关矩阵将频谱分析仪和矢量网络分析仪连接到待测混频器，利用上位机控制仪器完成变频损耗、隔离度、驻波比等参数的一键式测量，大幅提升质检效率-51。

四、补充模块

（一）射频通信领域不同类型混频器的检测重点

在射频通信行业中，混频器有多种类型，检测重点因类型而异：

双平衡混频器：检测重点是变频损耗和端口隔离度。这类混频器广泛应用于通信接收机前端，采用二极管环形结构，其平衡特性决定了隔离度性能。检测时应重点关注LO-RF隔离度是否达到规格值（通常≥30dB），若隔离度下降可能意味着某个二极管损坏-1。

有源混频器（吉尔伯特结构） ：检测重点是供电电压和转换增益。这类混频器内置晶体管放大电路，检测时首先确认供电电压是否正常（如5V或3.3V），然后测量转换增益是否符合正增益预期。若增益异常偏低，可能涉及内部晶体管偏置问题。有源混频器的1dB压缩点也是重要指标，用于确定线性工作区的上限输入功率-51-。

谐波混频器：检测重点是变频损耗和镜像抑制能力。谐波混频器利用本振的高次谐波进行混频，在毫米波通信和频谱分析仪中应用广泛。检测时需要特别注意镜像频率的抑制效果。

（二）射频通信混频器检测常见误区（避坑指南）

在实际检测过程中，以下5个高频误区最容易导致误判：

误区1：使用普通万用表测量混频器引脚阻抗来判定好坏。 混频器的射频性能（变频损耗、隔离度等）无法通过直流电阻测量来评估，万用表只能发现开路或短路等严重故障。正确做法：先用万用表排除明显的开路/短路问题，再用射频仪器进行功能验证。

误区2：忽略阻抗匹配直接连接测试仪器。 混频器各端口通常设计为50Ω阻抗，若信号源、频谱仪或电缆阻抗不匹配，会导致信号反射，测量结果严重偏差。正确做法：检测前确认所有端口和电缆均为50Ω系统，必要时使用固定衰减器改善匹配-。

误区3：频谱分析仪过驱动导致杂散误判。 当频谱分析仪输入信号功率超过其最佳动态范围时，会产生虚假杂散分量，导致误认为混频器输出杂散过高。正确做法：在测量杂散分量时，增加频谱分析仪的内部衰减设置，观察杂散电平是否变化——若变化超过0.5dB，说明仪器处于过驱动状态，需要增加输入衰减-。

误区4：用万用表直接在带电电路上测量混频器引脚。 高频电路中，万用表探头的寄生电容会改变电路的工作状态，测量结果不可靠，还可能引发信号短路。正确做法：在断电状态下进行静态测量；需要测量电压时，使用示波器的高阻抗探头。

误区5：忽视环境温度对混频器性能的影响。 混频器的变频损耗和噪声系数随温度变化，在极端温度下检测可能出现“误判为故障”的情况。正确做法：在高低温测试场景中，需参考混频器的温度特性曲线，将测量值按温度系数修正后再做判断-1。

（三）射频通信混频器失效典型案例（实操参考）

案例1：频谱分析仪RF前端混频器故障导致自校准报错

某通信测试实验室的一台是德N9000A频谱分析仪出现自校准报错，用户反映仪器测不到信号。经专业维修工程师检测，确定为RF前端混频器损坏，导致信号链路中断。故障现象：仪器自检通过但自校准失败，RF输入端口无法检测到任何信号。检测过程：先用频谱分析仪自身的校准源验证内部信号链路，确认混频器前级正常后，重点排查混频器模块。通过信号注入法——从RF端口注入已知信号，用示波器观察混频器中频输出端——发现无任何输出波形，从而定位到混频器故障。解决方法：更换损坏的混频器器件，工程师重新调整指标后，仪器自检恢复正常，信号测试正常-39。

案例2：微波通信设备中混频器振动损坏

某微波通信系统中的一个混频器在振动试验中损坏，设备出现间歇性信号中断。故障现象：设备在振动环境下信号时断时续，静态测试时性能基本正常。检测过程：用频谱分析仪测量混频器的变频损耗——静态下为7.5dB（正常），而在模拟振动条件下损耗波动超过3dB。最终通过力学仿真分析发现，故障原因是混频器内部磁环无固定措施，振动过程中位移过大导致连接导线受力断裂。解决方法：改进混频器的内部结构设计，增加磁环固定装置，并对所有关键焊点进行加固处理-42。

五、结尾

（一）混频器检测核心（射频通信高效排查策略）

综合以上内容，针对射频通信领域的混频器检测，建议采用分级排查策略：

排查层级	适用场景	核心方法	目标
第一级：静态排查	现场快速诊断	万用表电阻测量、供电电压检测	排除开路/短路和供电故障
第二级：动态初筛	维修现场/实验室	信号发生器+示波器波形观察	验证基本混频功能是否正常
第三级：精准测量	专业质检/实验室	频谱分析仪+矢量网络分析仪	定量测量变频损耗、隔离度等关键指标

高效排查逻辑：通信设备维修人员应从第一级开始逐级深入，先用万用表排除明显故障，再用示波器验证基本功能，最后在必要时使用频谱分析仪进行精确定量分析。专业质检人员应直接采用第三级方案，构建自动化测试流程，确保每个出厂模块的混频器性能符合规格标准。

测量混频器好坏的核心步骤可概括为“一看二测三算”：一看外观和供电是否正常；二测变频损耗和隔离度是否在规格范围内；三算各项指标与出厂值的偏差，综合评估器件健康状态。

（二）混频器检测价值延伸（通信设备维护与选型建议）

掌握混频器检测技能不仅是维修和质检的基础能力，更延伸到通信设备的日常维护和元器件选型中：

日常维护：在通信基站和雷达设备定期巡检中，建议每季度对关键混频器进行一次变频损耗和隔离度抽检，建立性能基线。一旦发现参数漂移超过20%，应提前更换，避免突发故障导致通信中断。
采购建议：选购混频器时，除了关注频率范围和变频损耗等基础参数外，务必要求供应商提供全温范围内的性能曲线和批次一致性报告。对于5G基站和卫星通信等对可靠性要求极高的场景，优先选择通过GJB 360B等军用标准环境试验认证的器件-。
校准建议：混频器属于射频敏感器件，在专业实验室环境中，建议每半年使用校准混频器对频谱分析仪和矢量网络分析仪的混频器测试功能进行一次量值溯源校准，确保检测结果的准确性-16。
