一、开头引言
开关电源是现代电子设备的核心供电模块，广泛应用于消费电子、工业设备、通信系统等领域。无论你是一名刚入门的电子维修爱好者，还是需要处理批量质检的企业工程师，掌握开关电源起振原理和不起振故障的检测方法，都是排查设备故障、保障系统稳定运行的必备技能。
“起振”指的是开关电源通电后其内部振荡电路进入周期性开关工作的过程。只有成功起振，开关电源才能将高压直流电转换为稳定的低压输出。如果起振失败，轻则设备无法通电，重则可能烧毁开关管、变压器等核心元件。本文从自激式与它激式两种电源架构出发，结合行业常见的UC3842/UC3844系列电源芯片方案，从基础认知到专业诊断，分层次详解开关电源起振检测方法——既让新手能对照操作快速判断电源好坏，也为专业维修工程师提供系统化的故障排查思路。文章所有检测方法均适配消费电子维修与工业设备维护场景，帮助你提升工作效率，规避高压带电检测的安全风险。
二、前置准备
（一）开关电源起振检测核心工具介绍
检测开关电源起振故障，工具准备是关键。以下按新手入门和专业进阶两个层次划分：
基础工具（新手必备，适配电子维修入门场景）：
数字万用表：选择带有二极管档和电容档的型号（如优利德UT61E、胜利VC890C+），量程至少覆盖直流1000V，用于测量电压、电阻、通断和电容容量。万用表是开关电源起振检测中最基础也是最核心的工具。
防静电镊子：用于夹取和更换小元件，防止静电损伤敏感元器件。
隔离变压器：维修时建议使用1:1隔离变压器供电，既能将市电与检修设备隔离，降低触电风险，又方便示波器安全测量。
放电工具：功率电阻（5W/100Ω左右）或放电棒，用于对大电容放电。
专业工具（适配工业维修和批量检测场景）：
数字示波器：带宽不低于100MHz，用于观察PWM波形、开关管驱动信号和反馈信号。示波器是判断开关电源是否起振、起振后频率是否正常最直观的专业仪器。
可调直流电源：电压0-30V、电流3A以上，用于独立给电源芯片VCC脚供电，判断是启动电路故障还是芯片本身问题。
LCR电桥：用于精确测量变压器绕组电感量和电容ESR值，适用于开关变压器匝间短路的精准判断。
高压差分探头：配合示波器测量高压侧波形，安全测量开关管D极的高压脉冲波形，工业检测场景中尤为必要。
电子负载：用于测试电源在带载条件下的起振表现，部分电源空载时无法起振，必须加载测试。
（二）开关电源检测安全注意事项（重中之重）
开关电源内部含有高压储能元件，检测过程中必须严格遵守以下安全规范：
断电放电是第一原则：维修前必须拔掉电源插头，用万用表确认高压滤波电容两端电压已降至安全电压以下（低于36V）。如果不及时放电，300V以上的残留高压可能导致严重触电事故-。
使用隔离变压器：维修开关电源时务必使用1:1隔离变压器供电，防止因测量时接触地线导致短路或触电，同时也便于示波器等仪器安全接入高压电路。
通电测试时单手操作：养成“一只手放在口袋”的习惯，避免两手同时接触电路的不同电位点，减少电流流过心脏的风险。检测高压区域时佩戴绝缘手套。
规范使用仪器：万用表测量高压时，确保表笔和档位正确（用DC 1000V档，红表笔接正极，黑表笔接热地）。示波器探头必须使用高压差分探头或确认探头耐压足够，测量前先检查探头接地是否可靠。
定期校准检测设备：依据GB/T 42125.1-2024《测量、控制和实验室用电气设备的安全要求》，含有测量电路的万用表、示波器等设备需定期校准，确保检测数据准确可靠-。
保持工作环境整洁：工作台铺设防静电垫，避免金属杂物掉入电路板引发短路。对于工厂流水线批量检测场景，建议在静电防护工作区（EPA）内操作。
（三）开关电源起振基础认知（适配精准检测）
要检测起振故障，首先需要理解开关电源是如何“振起来”的。
开关电源按振荡方式分为自激式和它激式两大类：
自激式（RCC，Ringing Choke Converter） ：靠反馈信号自行振荡，不需要专门的振荡芯片，元器件少、成本低，广泛应用于小功率电源（如充电器、适配器）。但稳定性较差，频率随负载变化而变化-1。

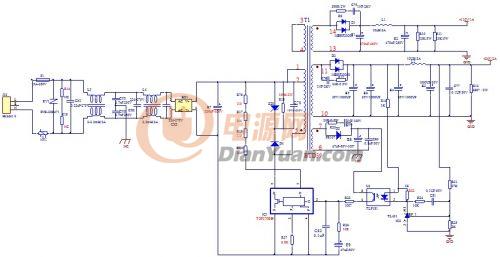

它激式：依靠电源芯片（如UC3842/3844、TL494、TOP258PN等）内部的振荡器产生脉冲波驱动开关管，频率固定、稳定性好，是大功率和精密电源的主流方案-1。
自激式开关电源的起振过程（以RCC电路为例） ：
通电后，220V交流电经整流滤波得到约300V直流高压。这一路高压通过变压器初级绕组加到开关管的漏极（D极）；另一路通过启动电阻加到开关管的栅极（G极），使开关管导通。开关管导通后，变压器初级绕组产生感应电动势，辅助绕组也感生出正脉冲电压，通过正反馈回路使开关管加速进入饱和状态。开关管饱和导通期间，能量以磁能形式储存在变压器初级绕组中-1。
当定时电容充电到一定电压后，开关管栅极电位降低，开关管退出饱和并迅速截止。截止期间，变压器储存的能量通过次级绕组释放给负载。当变压器能量释放完毕，初级绕组产生的反向电动势通过正反馈回路使开关管重新导通——如此循环，形成自激振荡-1。起振后，开关管的导通时间由定时电容充电时间决定，关断时间由放电时间决定。
它激式开关电源的起振过程（以UC3842系列为例） ：
市电整流滤波后得到约300V直流高压，通过启动电阻给电源芯片UC3842的VCC（7脚）电容充电。当VCC电压上升到芯片启动阈值（典型16V）时，芯片内部振荡器开始工作，从输出脚（6脚）输出PWM脉冲驱动开关管，电源开始工作。起振后，变压器辅助绕组产生的感应电压经整流后为芯片提供持续供电，启动电阻不再参与供电-20。
掌握这些原理，就能理解不起振故障的核心诊断思路——要么是起振条件不满足（启动电路故障、供电不足），要么是反馈回路失效（正反馈中断） 。
三、核心检测方法
（一）开关电源起振基础检测法（新手快速初筛——望闻问切断电预检）
在通电之前，先执行“望、闻、问、切”四步初步检查，很多故障在不上电阶段就能发现线索-50：
第一步：望（目视检查）
检查保险管是否熔断（观察内部金属丝断裂或玻璃管发黑）
检查PCB板上是否有烧焦痕迹、焊点开裂、元件鼓包（特别是电解电容顶部是否有防爆纹凸起）
检查开关管、整流桥是否有炸裂痕迹
第二步：闻（气味判断）
闻到烧焦气味，说明有过热烧毁元件，优先排查功率器件（开关管、整流管、变压器）
第三步：问（询问故障史）
向用户了解故障发生时的情况：是突然断电、通电后立即烧保险，还是设备长期闲置后无法启动？这些信息有助于缩小排查范围
第四步：切（电阻测量）
断电状态下，用万用表电阻档测AC电源输入端两端的正反向电阻，若读数接近于0（短路），说明整流桥或开关管已击穿-
测高压滤波电容两端电阻，正常情况下先低后高（电容充电过程），若始终为0或无穷大，说明电容短路或开路
测开关管各引脚间阻值，确认是否有击穿或开路
（二）万用表检测开关电源起振步骤（新手重点掌握）
通电检测必须谨慎操作。以下以UC3842/3844系列电源芯片方案为例，这是消费电子和工业设备中最常见的电源架构。
模块一：通电前确认
在通电前再次确认高压滤波电容两端已无残留电压。将万用表置于DC 1000V档，红表笔接电容正极，黑表笔接热地（高压侧地线），读数应为0V。若仍有电压，用功率电阻（约100Ω/5W）对电容两端放电，直至电压降至安全范围。
模块二：通电测量关键点电压
使用隔离变压器给电源板通电，测量以下关键点：
测量高压侧电压：测高压滤波电容两端电压，正常应为交流输入电压的1.414倍（220V AC输入约为300-310V DC）。如果电压为0，说明交流输入电路（保险管、整流桥）有开路故障-。
测量电源芯片VCC供电：将万用表置于DC 20V档，黑表笔接芯片地脚（5脚），红表笔接VCC脚（UC3842为7脚）。通电后观察VCC电压变化：
如果VCC电压一直低于启动阈值（典型16V），说明启动电路故障——重点检查启动电阻是否开路或变值，启动电容是否容量不足-20。
如果VCC电压在16V左右但持续跳动（锯齿波），说明芯片尝试起振但因自供电不足而间歇重启——重点检查辅助绕组供电电路（整流二极管、滤波电容）-。
如果VCC电压达到16V后稳定，但电源仍然不起振——可能是芯片本身损坏、或振荡电路外围元件故障。
测量芯片输出驱动信号：将万用表置于DC 20V档，测量芯片输出脚（UC3842为6脚）对地电压。正常起振时，该脚应有脉冲输出，万用表读数约为2-4V（平均值）。若读数接近0或接近VCC，说明芯片无输出——可能是芯片损坏或保护电路已触发。
测量反馈脚电压：测量电压反馈脚（UC3842为2脚）和电流检测脚（3脚）。2脚电压异常（过高或过低）会导致输出电压异常或芯片保护；3脚电压超过1V会触发过流保护使芯片停止输出。
模块三：输出端验证
用万用表DC电压档测量开关电源各输出端（如5V、12V、24V等）。如果所有输出端电压均为0，且高压侧电压正常、VCC供电正常，则基本可以判断为起振失败。
实用技巧：如果不确定故障在光耦之前还是之后，可以将光耦的3、4脚（输出侧）短接后通电测试——如果主电压恢复正常，说明问题出在光耦之前（即初级侧）；如果主电压无变化，问题则在光耦之后（次级侧）-15。短接测试完成后务必拆除短接线，恢复电路原状。此方法特别适合排查反馈回路故障导致的不起振问题。
（三）专业仪器检测开关电源起振方法（进阶精准检测）
对于工厂质检、专业维修等高精度场景，需借助专业仪器进行深度诊断。
方法一：示波器波形诊断（精准判断起振状态）
示波器是判断起振状态最直观的专业工具：
测开关管漏极（D极）波形：使用高压差分探头，测量开关管D极对热地的波形。正常起振时，应看到规则的方波脉冲序列，脉冲峰值约为300V（220V AC输入下）。如果波形完全为直线（0V或高压水平），说明开关管未导通或始终导通。如果波形呈间歇性爆发（几个脉冲后消失再出现），说明芯片进入打嗝保护模式——负载短路或过流保护触发。
测芯片输出脚（6脚）驱动波形：使用普通探头（注意探头接地必须接热地），测量芯片6脚对5脚的波形。正常起振时应看到规则的PWM方波，频率通常为40-100kHz（取决于芯片和电路设计）。如果没有波形，但VCC电压正常，大概率是芯片损坏。
测电流检测脚（3脚）波形：正常工作时，3脚应有与开关管电流同步的锯齿波或尖峰脉冲。如果3脚持续有超过1V的尖峰且持续存在，说明过流保护电路动作，需排查负载短路或电流采样电阻是否正常。
测输出电压启动波形：用示波器DC耦合模式，测量输出端电压从0上升到稳态的过程。正常起振时，输出电压应平稳上升至目标值；若电压反复跳变，说明反馈环路不稳定或打嗝保护。
方法二：可调电源独立供电法（快速定位芯片侧故障）
这是专业维修人员快速定位故障点的高效技巧：
断开开关电源的交流输入，用可调直流电源给电源芯片VCC脚（如UC3842的7脚）单独供电，电压设为16V左右（芯片启动电压），电流限流50mA。然后测量芯片6脚是否有PWM输出：
如果6脚有正常PWM波形，说明芯片和驱动电路正常，故障在启动电阻或自供电电路。
如果6脚无输出或波形异常，则故障在芯片本身或外围振荡电路（RT/CT定时元件）-20。
此方法特别适合批量维修场景，可以快速判断多块电源板的芯片好坏，大幅提升检测效率。
方法三：在线检测与批量检测技巧
针对工厂流水线和专业维修车间的大批量检测需求：
备板比对法：同型号电源板中，用一块已知正常的工作板作为对照，逐点测量关键点电压（VCC、输出脚、反馈脚），与故障板比对，快速锁定异常点。
温升热成像法：通电短时间内（不超过30秒），用手背或热成像仪感知各元件温度。若有元件明显异常发热（如开关管、整流管），说明该元件存在短路故障；若所有元件均无温升，则说明起振压根没有启动-。
信号注入法：使用信号发生器在开关管栅极注入小幅度方波信号，观察次级输出是否有响应，用于判断变压器和次级整流电路是否完好。
批量自动测试系统：对于高端工厂，可配置ATE自动测试系统，一次性完成输入/输出特性、效率、纹波、保护功能及温度稳定性等全维度检测-。依据GB/T 14714-2008《微型计算机用开关电源通用规范》执行标准化测试流程-。
四、补充模块
（一）不同类型开关电源的起振检测重点
根据电源架构和应用场景，检测重点有所差异：
1. 自激式RCC开关电源检测重点
RCC电路元器件少、成本低，常见于小功率适配器和充电器。起振检测核心关注：
启动电阻：通常是几百kΩ到1MΩ的电阻，最容易开路或变值。断电后用万用表电阻档测量，若阻值明显偏大或开路，必须更换。
正反馈回路元件：反馈电容和电阻（如RCC电路中的C5和R5）决定正反馈信号的幅度和相位。C5容量下降会导致正反馈不足，无法维持振荡-1。
开关管放大倍数：Q1、Q2的放大倍数降低会导致启动电流不足，无法起振。代换同型号开关管是最直接的判断方法-22。
2. 它激式电源芯片型开关电源检测重点
这是目前最主流的方案，涵盖UC3842/3844、TL494、TOP258PN等芯片：
电源芯片VCC供电：启动电压不足（如芯片VCC始终低于启动阈值）是最常见的不起振原因。排查启动电阻和VCC电容-20。
辅助绕组供电：起振后芯片依赖辅助绕组供电。如果辅助绕组整流二极管开路或滤波电容失效，芯片会因自供电不足而间歇重启，表现为输出电压跳变。
过流保护误触发：电流检测电阻变值或开关管源极电阻增大，会导致3脚电压过早超过1V触发保护，使芯片停止输出。
光耦反馈回路：光耦短路或开路会导致反馈异常，可用光耦短路法快速判断故障区域-15。
3. 工业变频器专用开关电源检测重点
工业变频器内部的开关电源工作环境恶劣（高温、振动、电压波动大），起振故障有特殊规律：
负载侧短路：变频器驱动电路中的整流管短路会导致开关电源次级负载过重，使电源进入打嗝保护状态-21。
稳压二极管失效：启动电阻下方的稳压二极管短路会导致芯片VCC对地短路，芯片无法获得工作电压-21。
输出过压保护：检测5V稳压回路是否正常，5V正常则不必过度纠结24V输出偏高（带载后会回落）-21。
（二）开关电源起振检测常见误区（避坑指南）
以下5个高频检测误区，可能导致误判或延误维修：
误区一：不放电直接测量
高压滤波电容断电后仍存有300V以上电压，直接用万用表测量或徒手接触，极易造成触电和仪表损坏。正确做法：断电后立即用放电电阻或放电棒放电，确认电压归零后再操作。误区二：忽视空载不起振的问题
部分开关电源（特别是RCC电路）在空载时可能无法稳定起振或进入间歇振荡模式。测试时应连接最小负载（如功率电阻或电子负载），模拟正常工作条件。误区三：怀疑开关变压器开路
开关变压器匝间短路的概率远低于启动电阻和开关管故障。盲目拆焊变压器耗时费力，应先用排除法确认其他元件正常后再怀疑变压器-15。误区四：未考虑环境温度影响
在工业环境中，高温会导致电解电容容量下降、开关管放大倍数降低，冷启动困难。检测时需在设备实际工作温度条件下测试。误区五：忽略保险管半熔断状态
保险管表面完好但内部已熔断（可见轻微裂纹或金属丝断裂），仅凭外观可能误判。正确做法是用万用表电阻档测量保险管通断，而不仅仅是目视检查。
（三）开关电源不起振失效典型案例（实操参考）
案例一：UC2844A电源芯片不起振——稳压二极管用错型号
故障现象：某按510VDC输入设计的开关电源，测试时给300V直流电，测得UC2844A的VCC脚电压只有3.5V（芯片启动电压为16V），电源输出全无-20。
检测过程：更换启动电阻（由原值改为150kΩ）后VCC电压仍为3.5V，排除启动电阻问题。怀疑是稳压二极管参数错误——检查后发现商家发错了型号（应为18V稳压管，实际贴成了3.3V）-20。换用正确型号的稳压管后，VCC电压恢复正常，电源顺利起振。
启示：维修中不可完全信任元件来源，稳压管、电阻等小元件的型号错误是最隐蔽的故障原因之一，必须用万用表实测确认-20。
案例二：变频器开关电源不起振——稳压二极管短路
故障现象：一台15kW核星变频器，指示灯亮但面板无显示，开关电源不工作-21。
检测过程：先用二极管档测试各路输出整流管，发现一路整流管短路，更换后故障依旧-21。查UC3845各脚对地电阻，发现7脚（VCC）对地电阻仅0.8Ω，顺线路查找，发现启动电阻下方一个稳压二极管呈现短路状态，导致芯片VCC对地短路而无法工作-21。根据集成电路工作电压推断该二极管稳压值为15V，替换后电源恢复正常。
启示：测量芯片引脚对地电阻是快速锁定短路故障的有效方法。VCC引脚对地电阻异常偏低，几乎可以肯定是VCC供电回路的电容或稳压二极管击穿短路。
五、结尾
（一）开关电源起振检测核心（高效排查策略）
掌握开关电源起振检测，核心在于分层递进、逐级排查的思维。以下是适配不同场景的分级检测策略：
新手快速排查路线（维修入门首选）：
断电“望闻问切”预检 → 高压电容放电 → 测AC输入端电阻和保险管通断 → 通电测高压侧电压 → 测VCC供电电压 → 测输出端电压 → 判断是否起振
专业深度诊断路线（复杂故障排查）：
断电预检 → 示波器测D极波形判断起振状态 → 可调电源独立给芯片供电排除芯片故障 → 光耦短路法判断反馈故障区域 → 温升热成像法定位短路点 → 备板比对法锁定差异元件
工业批量检测路线（工厂质检场景）：
ATE自动测试系统全维度检测 → 电子负载测试带载起振能力 → 高低温环境模拟测试 → 依据GB/T 14714标准出具检测报告
（二）开关电源起振检测价值延伸（维护与采购建议）
日常维护建议：
定期清理电源板上的灰尘和杂物，防止灰尘受潮后引发漏电和打火。
电解电容有使用寿命（通常2000-5000小时），在高温环境下寿命更短。定期检查电容顶部防爆纹是否凸起，容量下降超过20%建议更换。
风扇散热不良是电源故障的隐形杀手，定期检查散热风扇是否正常运转。
采购建议：
电源芯片建议从授权代理商或信誉良好的渠道采购，劣质或翻新芯片参数不一致，容易出现启动电压异常、死区时间偏差等问题-20。
启动电阻选用金属膜电阻，精度和稳定性优于碳膜电阻。
开关变压器需确认电感量和匝数比符合设计要求，更换时务必使用同型号或参数一致的代用品。
校准建议：
检测用万用表、示波器每年至少校准一次，依据GB/T 42125.1-2024标准执行-。
工厂流水线上的批量检测设备，建议每季度进行一次量值比对。
