一、引言
在工厂生产线、设备控制柜、锻压机械、油田抽油机等工业场景中，电机的正反转功能是实现设备往复运动、物料传输和工序切换的关键控制环节。从PLC控制三相异步电机驱动传送带，到电控柜控制开关磁阻电机驱动抽油杆的往复运动，电机的正反转性能直接影响生产效率与设备安全-1。许多现场维护人员在实际工作中经常遇到这样的困扰：电机只有正转没有反转、正反转切换时发出异响、换向后电机不动作甚至烧毁接触器——这些问题看似复杂，实则都可以通过系统的检测方法快速定位。本文针对工业电机正反转检测这一场景，从基础检测到专业诊断，分层次详解测量电机正反转好坏的核心方法，帮助工厂质检员、设备维修技师和电工从业者快速掌握工业环境下的电机正反转检测技巧，独立完成电机及控制系统的故障排查。
二、前置准备
1. 工业电机正反转检测核心工具介绍
基础款（新手必备，适配工厂初筛场景）：
数字万用表：选择具备电阻档（Ω）、通断档（蜂鸣器）、电压档（AC/DC）和电容档的型号。工厂入门质检员推荐FLUKE 15B+或国产UT61E系列，精度满足常规检测需求。万用表是测量电机正反转好坏最基础也最常用的工具，主要用于检测电机绕组电阻、接触器线圈通断、控制回路电压等。
绝缘电阻表（兆欧表） ：用于检测电机绕组对地绝缘和相间绝缘，推荐500V/1000V两档可选的型号。在工业环境下，绝缘性能是判断电机能否安全投入运行的核心指标。
简易试电笔/相序表：用于快速判断三相电源相序是否正确——这是影响电机正反转方向是否正确的基础条件。
专业款（适配工厂批量检测/高精度诊断场景）：
数字钳形表：可在不断电情况下测量电机各相运行电流，判断正反转切换时电流是否均衡。
便携式示波器（如Hantek 2D82AUTO）：用于观测编码器A/B相信号相位差、反电动势波形等，是伺服电机正反转检测的核心设备-22。
电机驱动分析仪（如Teledyne LeCroy MDA系列）：适用于变频驱动系统的综合性能评估，可分析三相功率、谐波畸变与相位差-。
旋转方向测试仪（相序旋转指示仪） ：直接接触电机接线端即可判断三相电源相序与电机实际旋转方向的关系，工厂专业质检人员的高效工具-。
2. 工业电机正反转检测安全注意事项（重中之重）
工业现场电机检测涉及380V及以上高压，安全防护必须放在首位，以下4条务必严格执行：
① 断电检测优先原则：任何涉及拆线、接线、测量绕组电阻的操作，必须先切断总电源开关，并悬挂“有人工作，禁止合闸”警示牌。通电试验时应先将电机的接线断开，防止意外启动-57。
② 高压防护规范：使用兆欧表进行绝缘测试前，必须确认电机已完全断电并充分放电（大功率电机需放电5分钟以上）。测试时严禁触摸表笔金属部分。
③ 双重互锁确认：工业电机正反转控制电路通常采用接触器互锁+按钮互锁的双重保护设计-57。检测前应确认两个接触器（KM1、KM2）不会同时吸合，否则将造成相间短路事故。检测过程中若发现控制柜有异常电弧声，应立即断电。
④ 设备清理与目检：检测前清理电机及控制柜内的灰尘、油污，检查接线端子有无松动、烧焦痕迹，确保检测结果不受外部干扰。
3. 工业电机正反转基础认知

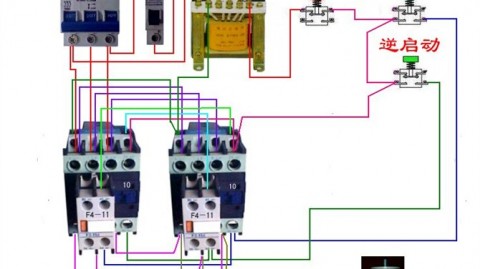

工业电机正反转控制原理：对于三相交流异步电机，只需将接至电动机三相电源进线中的任意两相对调接线，即可实现反转-65。工业上通过两个接触器（KM1、KM2）实现相序切换，配合互锁电路防止短路-59。
直流电机正反转控制原理：只需对调电机输入直流电源的正负极即可实现反转-65。工业场景中直流电机多用于起重、机床进给等需要精确调速的场合。
核心检测参数：在工业电机正反转检测中，需要重点关注的参数包括：绕组直流电阻（三相平衡偏差应小于5%）、绝缘电阻（一般不低于0.5MΩ）、各相运行电流（偏差不超过10%）、正反转转速差（额定负载下不超过算术平均值的5%）-以及换向切换时间（工业标准推荐大于10ms的转换延迟，防止短路）-。
三、核心检测方法
1. 工业电机正反转基础检测法（工厂现场快速初筛）
在未使用万用表等仪器之前，可通过以下方法快速判断电机正反转功能的初步状态：
第一步：手动盘车法（判断机械卡滞）
确保电机完全断电，用手转动电机轴或联轴器。
正常电机应转动平滑、无异常阻力、无异响。
若转动困难或发出摩擦声，说明轴承磨损、转子扫膛或负载端机械卡滞-31。电机过载或轴承磨损是导致正反转运行不平稳的常见原因-39。
第二步：外观检查法（判断接线与元件状态）
检查控制柜内接触器KM1、KM2的主触点是否有烧黑、粘连迹象。接触器触点烧毁是正反转频繁切换场合的高发故障-。
检查热继电器FR是否处于脱扣状态（复位按钮是否弹出）。
检查接线端子有无松动、变色或焦糊味。
行业注意要点：在锻压机械、油田抽油机等频繁正反转切换的场合，每运行一段时间应重点检查接触器触点和变速箱齿轮的磨损情况。例如某纺纱机排杂电机因正反转快速切换产生较大冲击力，导致电机及变速箱齿轮频繁损坏，这类场景下应缩短检测周期-41。
2. 万用表检测电机正反转核心部件方法（新手重点掌握）
万用表是测量电机正反转好坏最核心的工具，以下从三个模块逐一拆解操作步骤：
模块一：电机绕组电阻检测
操作步骤：
将万用表拨至电阻档（Ω），选择200Ω量程。
断开电机接线盒内的所有电源接线，确保电机与外部电路完全隔离。
测量三相电机U-V、V-W、W-U之间的电阻值。
记录三组读数。
结果判断标准（工业适配）：
合格：三相电阻值接近相等，偏差不超过5%。
异常：某一组电阻为无穷大——说明该相绕组断路；某一组电阻明显偏小——说明该相绕组短路或匝间短路。
注：万用表只能做粗略测量，精密测量需使用电桥。测量任意两相所得的阻值的一半即为单相电阻近似值-25。
模块二：接触器与互锁回路检测
正反转切换异常多源于控制回路故障，需按以下流程检测：
将万用表拨至通断档（蜂鸣器），断电状态下测量KM1线圈两端电阻（通常在几十至几百欧姆之间），若为无穷大则线圈烧毁。
测量KM1辅助常闭触点与KM2线圈回路的导通性——正常情况下KM1未吸合时其常闭触点应导通。
测量KM2的常闭触点串入KM1回路的导通情况。
关键判断：若两个接触器的互锁触点同时导通或同时断开，说明互锁回路接线错误或触点粘连，这是导致相间短路事故的直接原因。
模块三：绝缘性能检测
将万用表拨至电阻档最大量程（或使用兆欧表，推荐500V档）。
分别测量各相绕组对电机外壳（接地端）的电阻。
同时测量相与相之间的绝缘电阻。
结果判断标准：
合格：绝缘电阻≥0.5MΩ（工业通用标准，潮湿环境要求更高）。
异常：绝缘电阻低于0.1MΩ或为0，说明绕组受潮或对地短路，严禁通电运行。
新手实用技巧：在工厂现场没有专业相序表的情况下，可用“两表法”辅助判断电机转向——用两块万用表同时监测两相电压，手动盘动转子，观察电压波形的相位顺序，可初步判断三相绕组接线是否正确。
3. 工业专业仪器检测电机正反转方法（进阶精准检测）
适用于工厂流水线批量检测、高精度维修诊断和专业质检环节：
① 钳形表在线电流检测法
在电机通电运行状态下，用钳形表分别钳住U、V、W三相电源线。
记录正转运行时的三相电流值，再切换到反转运行，记录反转时的三相电流值。
判断标准：正转时三相电流应基本平衡（偏差≤10%），反转时的三相电流应与正转时接近。若某一相电流明显偏低或为零，说明该相缺相。西门子技术文档指出，若反向电压比正向电压小较多，可确定反向缺相-。
② 示波器检测编码器信号法（伺服电机适用）
工业自动化设备中的伺服电机通常配有编码器反馈正反转方向和位置。用示波器连接编码器的A相和B相输出：
A、B两相信号相差90°相位角。
判断方法：若A相信号先于B相信号到达，判定为正转（CCW，从轴端观察逆时针旋转）；反之则为反转-48-22。
伺服电机的U、V、W三相绕组反电动势需满足U超前V超前W的相位顺序，可用示波器测量反电动势波形验证-。
③ 电机驱动分析仪综合检测法
对于变频器驱动的电机系统，使用电机驱动分析仪（如LeCroy MDA系列）可一次性完成：
三相电压/电流波形分析，识别谐波畸变与相位差-；
正反转切换时的瞬时功率和电流冲击监测；
扭矩响应和反转延迟时间测量-。
工厂批量检测技巧：在生产线质检环节，可采用“对拖法”批量测试电机正反转性能——将待测电机与标准电机对轴连接，分别测试正转和反转状态下的转矩和转速差异，快速筛选不合格品。
四、补充模块
1. 工业不同类型电机的正反转检测重点
三相异步电机检测重点：工业生产线应用最广，正反转通过改变电源相序实现。检测核心是确认接触器下口调相接线是否正确——接线时应使接触器的上口接线保持一致，在接触器的下口调相-59。重点检测互锁电路是否可靠，防止KM1和KM2同时吸合造成相间短路-。
直流电机检测重点：适用于起重、轧钢等需要精确调速的场合。正反转通过对调电源极性实现。检测核心是确认电刷位置在中性线上——对可正逆转的电机，在额定负载下正反两个转向的转速差不应超过两者算术平均值的5%-。重点检测换向器表面有无烧蚀、电刷磨损是否均匀。
伺服电机检测重点：数控机床、工业机器人等高精度场合。正反转检测需结合编码器A/B相信号相位差分析和反电动势波形验证。在无传感器启动检测中，CCW方向的判定基于非通电相电压阈值检测机制-48。
防爆振动电机检测重点：煤矿、化工等危险环境。检测时需特别注意防爆结合面不得损伤。可用万用表进行绕组头尾判断：转动转子，若万用表指针不动说明绕组头尾连接正确；若指针转动则需对调接头-。
2. 工业电机正反转检测常见误区（避坑指南）
| 误区 | 行业危害 | 正确做法 |
|---|---|---|
| 误区1：直接用万用表测电机绕组认为没问题就通电运行 | 万用表无法检测匝间短路和绝缘性能下降，通电后可能烧毁电机 | 必须用兆欧表测绝缘电阻，使用电桥精确测量相电阻 |
| 误区2：忽视环境温度对检测结果的影响 | 高温环境下绝缘电阻测量值偏低，误判为绝缘故障 | 在电机冷却至室温后再进行绝缘测试 |
| 误区3：忽略正反转切换的转换延迟时间 | 工业标准要求正反转切换前需先停止电机（或确保10ms以上延迟），直接快速切换会产生大电流冲击，烧毁接触器触点甚至损坏变速箱齿轮-41- | 检测控制程序是否包含换向延时，或在切换前先执行停止指令 |
| 误区4：未确认电机接线相序就通电 | 相序错误会导致电机反转，若负载设备不允许反转可能造成机械损坏 | 通电前先用相序表确认三相电源相序与电机接线对应关系，或采用“点动试转”法- |
| 误区5：检测时忽略接触器互锁回路的验证 | 互锁失效会导致KM1和KM2同时吸合，引发主回路短路、烧毁电源 | 每次检测必须验证KM1常闭触点是否有效断开KM2回路，反之亦然 |
3. 工业电机正反转失效典型案例（实操参考）
案例一：纺纱机排杂电机频繁损坏（正反转切换冲击问题）
某纺织企业Autocoro 9型转杯纺纱机，0.85kW排杂电机运行约60天后线圈和减速箱齿轮出现损坏。经过保全技术人员分析，主要原因：一是排杂电机正反转切换时，电机会在正常运转的方向突然向反方向运转，转速直接达到1450r/min，快速切换产生较大冲击力；二是原机配置电机功率偏小，尤其是纺粗号纱且杂质多时，运转负荷增大-41。
解决方法： ①在PLC控制程序中增加正反转切换延时（停止→延时200ms→反向启动）；②更换更大功率的电机，增加过载保护定值。整改后电机使用寿命延长至原来的3倍。
案例二：重力浇铸机接触器频繁烧主触点（互锁保护缺失）
某6工位重力浇铸机投运后，正反转控制电机的接触器频繁烧毁主触点。初步判断为电机绕组漏电或电缆问题，甚至怀疑品牌质量。排查后发现，正反转控制快速切换时，两个接触器的吸合/释放存在重叠时间，导致相间瞬时短路，烧毁触点。问题根源是控制程序缺乏有效的互锁保护——在PLC输出到接触器线圈回路中，只依赖软件互锁，未配置硬件接触器辅助触点互锁-。
解决方法： 在正反转控制回路中增加接触器辅助触点的硬件互锁，确保KM1完全释放后KM2才能吸合，同时确保切换延时大于10ms-。改造后接触器再未出现烧毁现象。
五、结尾
1. 工业电机正反转检测核心（工厂高效排查策略）
针对工业现场实际需求，推荐分级检测策略：
第一级（日常巡检/新手入门）——5分钟快速筛查：
手动盘车→外观检查接触器触点→万用表测绕组通断→测量绝缘电阻。适用于每日开工前的设备检查。
第二级（故障诊断/技术员进阶）——30分钟系统检测：
万用表精确测三相电阻平衡度→验证互锁回路导通性→钳形表测正反转运行电流→用示波器观察编码器信号（伺服电机）。适用于出现正反转异常时的系统排查。
第三级（专业质检/批量检测）——使用专业仪器：
电机驱动分析仪综合评估→相序旋转指示仪快速验证→对拖法批量筛选。适用于出厂质检和年度大修后的全面验收。
核心逻辑：测量电机正反转好坏，不能只测电机本体，必须从电源→控制回路→互锁电路→接触器→电机绕组→负载逐级排查。多数正反转故障的根源在控制回路和互锁电路，而非电机本体。
2. 工业电机正反转检测价值延伸（维护与采购建议）
日常维护建议：
定期清理电机及控制柜散热风道，防止过热导致绝缘老化。电机长时间高负荷运行会导致内部温度过高，加速绝缘劣化-39。
每季度用兆欧表检测绝缘电阻并记录变化趋势，发现持续下降应及时处理。
在频繁正反转切换的场合（如锻压机、起重机），建议缩短接触器触点的检查周期至每月一次，必要时更换为大容量或真空接触器。
变频驱动的电机在正反转切换时应注意设置合理的加减速时间，避免过大电流冲击。
采购与校准建议：
采购电机时，对于需要频繁正反转的工况，应优先选择转动惯量较小的高动态响应电机，其启动快、制动性能好，适合频繁换向-25。
电机和驱动器的选型应满足功率匹配原则——电机功率过小容易过载损坏，功率过大则浪费能源-41。
定期校准温度传感器和编码器等反馈元件，确保正反转控制精度。
3. 互动交流（分享工业电机正反转检测难题）
你在工厂维护电机正反转系统时，是否遇到过以下问题？欢迎留言分享你的经验和困惑：
正反转切换时电机发出“嗡嗡”声但不转动，你是如何排查的？
接触器触点频繁烧毁，除了增加互锁和延时，还有哪些有效的保护措施？
变频器驱动的电机在正反转切换时出现过流报警，你是如何优化的？
关注本账号，获取更多工业电气设备检测干货。下期将深入讲解《工业接触器好坏的全面检测方法》，敬请期待！
（本文内容结合工业电机正反转检测实际场景编写，方法适用于工厂设备维护、电工实操和电气质检等场合，建议结合具体设备型号和现场条件灵活应用。）
