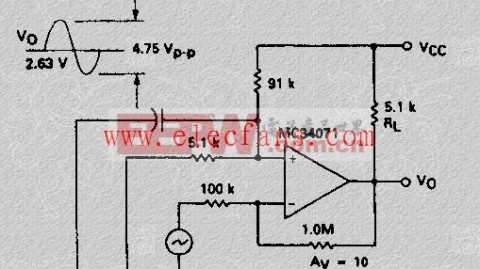

工业功率三极管与达林顿管好坏检测实操指南(适配设备维修与产线质检场景)

小编头像

小编

管理员

发布于:2026年04月23日

2 阅读 · 0 评论

一、前置准备

(一)工业功率三极管检测核心工具介绍

电流放大电路的核心元器件——功率三极管和达林顿管,广泛应用于工业电机驱动、大功率直流电源、开关电源及功率放大器等场景。检测这类元器件需准备以下核心工具:

基础款(维修入门必备)

  • 数字万用表:选用具备二极管检测档和电阻档的量产级万用表(如FLUKE 15B+或国产优利德UT61系列),是万用表检测直流电流放大电路最基础的入门工具。新手需重点掌握R×100和R×1k档位的切换方法。

  • 指针式万用表(可选):部分达林顿管的检测需要较高电压(R×10k档提供9V或更高电压),指针表在此类场景下仍有不可替代的优势-

  • 镊子、螺丝刀、吸锡器:用于在路检测时的临时断开操作。

专业款(产线质检/高精度检测适配)

  • 晶体管特性图示仪(如QT-2、XJ4810):可直观显示输出特性曲线,直接读取直流放大倍数(hFE)和击穿电压参数,适合工厂批量检测及研发验证场景。

  • 半导体分立器件测试系统:依据IEC60747标准或JEDEC JESD77-B功率器件可靠性评估标准配置,可完成达林顿管、功率晶体管的全参数自动化测试-

  • 高压隔离探头+示波器:用于在线动态测试,判断大功率管在开关过程中的电压电流波形是否正常。

  • 数字电桥(LCR表):检测功率三极管极间电容,辅助判断高频特性是否退化。

工具选择的核心逻辑是:新手从万用表入门即可完成90%以上的好坏判断,专业质检人员则需根据检测标准和批量要求选配专业仪器-

(二)工业电流放大元器件检测安全注意事项(重中之重)

功率三极管和达林顿管通常工作在高电压、大电流环境中,检测过程需严格遵守以下安全规范:

① 断电放电规范 :检测前必须断开设备电源,并对大容量滤波电容进行放电(用100Ω/5W电阻短接电容两极,持续5-10秒)。工业电源中的电容可能存储上百伏电压,带电拆装极易造成触电或元器件二次损坏。

② 高压防护要求 :使用R×10k档测量时,万用表内部电池电压为9V或15V,虽属安全电压,但仍需注意避免表笔短路导致仪器损坏。测量达林顿管E-B极间电阻时建议使用此档位,因该档能提供更高电压以克服内部多发射结的影响-

③ 静电防护(ESD) :功率MOSFET和达林顿管的栅极(基极)对静电极其敏感。检测前应佩戴防静电腕带,工作台铺设防静电桌垫,避免直接用手触摸元器件引脚。

④ 散热安全 :功率三极管和达林顿管工作时发热量大,检测前需确保元器件已充分冷却(至少断电10分钟),防止烫伤。若需带电检测,必须使用绝缘工具,并在操作时保持单手原则。

⑤ 设备与人员保护 :工业环境下的检测,需确保检测区域整洁,避免金属工具掉落引发短路。高压功率模块检测时,建议穿戴绝缘鞋和护目镜。

(三)功率三极管与达林顿管基础认知(适配工业检测精准判断)

在深入了解检测方法之前,需对两类核心元器件建立基础认知:

功率三极管 :是双极型晶体管(BJT),通过基极电流控制集电极电流,核心参数为直流放大倍数hFE(即β值)。工业级功率三极管常见型号有2SC5200(NPN)、2SA1943(PNP)等,适用于音频功放、电机驱动等场景。功率三极管的集电极-发射极耐压值(V_CEO)通常在100V以上,大功率管可达数百伏。

达林顿管 :由两只或多只晶体管复合而成,hFE极高(通常在1000以上),典型代表如TIP122(NPN)、TIP127(PNP)、MJ11033等。以MJ11033为例,其hFE范围高达400至18000,可在低频大功率应用中极大简化前级驱动设计-。达林顿管的E-B极之间包含多个发射结,因此检测时需使用万用表R×10k档提供更高电压才能正常导通-

工业检测中需重点关注以下参数与检测结果的关联:

  • hFE(放大倍数) :与PN结导通电阻的测量值直接相关,hFE越大,在基极注入固定电流时的集电极电流越大。

  • V_CEO(集电极-发射极耐压) :与PN结反向击穿特性相关,使用万用表无法直接测出,需用晶体管特性图示仪检测。

  • I_CEO(穿透电流) :指基极开路时集电极与发射极间的漏电流,是判断功率三极管质量的重要指标。I_CEO过大说明管子已老化或损坏。

二、核心检测方法

(一)工业电流放大器件基础检测法(维修现场快速初筛)

无需复杂工具,维修人员可在设备现场快速初步判断功率三极管或达林顿管是否存在明显损坏。

① 外观检查法

  • 检查外壳是否炸裂、烧焦、变色。工业电源中的大功率管过流烧毁时常伴随外壳开裂。

  • 检查引脚是否氧化、松动或焊接异常。

  • 闻有无明显焦糊味,这是过流烧毁的直接信号。

  • 注意要点 :工业环境中的功率管常安装在散热片上,需拆卸后才能检查底部是否有烧灼痕迹。

② 通断粗略测试(针对短路故障)

  • 将万用表调至电阻档R×1或蜂鸣器档。

  • 分别测量三极管的C-E、B-C、B-E三组电极之间的电阻值。

  • 判断标准 :若任意两组之间电阻值接近0Ω(蜂鸣器长鸣),说明管子的PN结已击穿短路,管子必坏。

  • 注意要点 :功率三极管在电路中可能与变压器线圈、扼流圈并联,在路测量时蜂鸣器响可能是其他元件短路导致,需拆下单独测量确认-

基础检测法的核心价值在于快速排除明显损坏,节省逐一上电测试的时间。当发现外观完好且无短路时,再进行更细致的检测。

(二)万用表检测工业功率三极管与达林顿管方法(维修新手重点掌握)

万用表是电子维修人员最常用的工具,以下方法覆盖功率三极管和达林顿管两种主要类型的检测需求。

模块一:PN结导通性检测(好坏判断核心)

第一步:判断NPN或PNP类型并测量PN结

  • 将万用表调至二极管档(或电阻档R×100/R×1k)。

  • NPN管:黑表笔接基极(B),红表笔分别接发射极(E)和集电极(C)。正常时两个PN结均应正向导通,读数在0.5V-0.7V之间(硅管)或0.2V-0.3V之间(锗管)。反向测量时应为开路(OL)。

  • PNP管:红表笔接基极(B),黑表笔分别接发射极(E)和集电极(C),正向导通读数范围同上-

  • 达林顿管特殊处理 :由于内部包含多个发射结,测量E-B极间正反向电阻时,正常值均为几百欧姆至几千欧姆,而非普通三极管的一通一断状态-。建议使用万用表R×10k档进行测量-

第二步:集电极-发射极漏电测试

  • 万用表置于R×10k档(该档位提供较高电压,可有效检测微小漏电)。

  • 分别测量C-E正反向电阻值(交换红黑表笔)。

  • 判断标准 :正常功率三极管的C-E间正反向电阻值均应很大(兆欧级别),通常表针几乎不动。若正反向电阻值明显偏小(数千欧以下),说明管子存在漏电或软击穿。

  • 注意要点 :大功率三极管的C-E间内部并联有阻尼二极管时,测量结果会呈现二极管特性,需查询手册确认内部结构后再做判断-

第三步:反向击穿快速筛查

  • 万用表仍置于R×10k档,测量B-E反向电阻。对于NPN管,红表笔接B、黑表笔接E时应为开路(OL)。

  • 若该反向电阻显著偏小(几百千欧甚至更低),说明发射结已退化或击穿。

模块二:放大能力估测(hFE判断)

这是判断功率三极管能否正常发挥电流放大作用的关键步骤。

方法一:万用表hFE档直接测量

  • 若万用表具备hFE测量档,直接插入相应NPN或PNP插座。

  • 读数即为直流放大倍数β值。一般小功率管β在100-300之间,大功率管β通常在20-100之间。若读数为0或极低(<10),说明放大能力已严重退化或管子损坏-

  • 达林顿管注意事项 :普通万用表hFE档测量达林顿管可能不准确,因达林顿管hFE可达数千至上万,超出普通万用表量程。建议通过“加偏置电阻法”估测。

方法二:加偏置电阻估测法(进阶)

  • 万用表调至电阻档R×100或R×1k。

  • 先直接测量C-E间电阻值,记录读数R1。

  • 在C与B之间并联一个100kΩ电阻(或用手指同时触碰C和B极,利用人体电阻注入偏置),再次测量C-E间电阻值R2-

  • 判断标准 :若R2明显小于R1(表针向右摆动显著),说明管子有放大能力,摆动幅度越大则放大倍数越高。若R2与R1无明显变化,说明管子已失效。

模块三:在路电压检测法(不拆板快速判断)

对于焊接在电路板上的功率三极管,拆卸往往费时费力,在路电压检测法是更高效的替代方案-

  • 万用表调至直流电压档(量程根据电路电压选择,如20V或200V档)。

  • 黑表笔接地(GND),红表笔依次测量三极管的B、E、C三极对地电压。

  • 正常工作的NPN硅管放大电路中,V_BE约0.6V-0.7V,V_CE约电源电压的一半左右(A类放大)或接近0V/电源电压(开关状态)。

  • 若V_BE远偏离0.6V(如接近0V或高达数伏),或V_CE异常(接近0V且管子烫手,可能饱和损坏;接近电源电压且无输出,可能截止或开路),说明管子或其偏置电路存在问题。

(三)工业专业仪器检测法(进阶精准检测)

对于工厂质检、研发验证和精密维修场景,万用表难以完全满足需求,需借助专业仪器进行深度检测。

① 晶体管特性图示仪检测法

特性图示仪是功率三极管检测的“金标准”设备,可直观显示输出特性曲线族,一次性判断放大倍数、耐压值、饱和压降、击穿特性等多个参数。

操作流程

  • 将被测功率三极管插入图示仪测试座。

  • 设置扫描电压范围(根据器件V_CEO选择,如500V量程)、阶梯电流(基极驱动电流,如1mA/级)、集电极扫描功率限制(防止烧管)。

  • 观察显示屏上的输出特性曲线族:

    • 正常曲线应为平整的水平线簇,间距均匀,每增加一级基极电流,集电极电流按hFE倍数增加;

    • 若曲线早期上翘,说明厄利效应(Early effect)明显,管子在低压区线性度差;

    • 若曲线稀疏不均或无法形成完整曲线族,说明放大能力不足或内部断路;

    • 若在扫描过程中出现突然垂直上升(击穿),记录击穿电压值,对照手册判断是否合格。

判断标准 :参照IEC60747半导体分立器件测试标准及GB/T 4937系列标准,hFE、V_CEO、V_BE等参数需在设计规格书规定的公差范围内-

② 半导体参数分析仪检测法

专业半导体参数分析仪(如Keysight B1500A、Keithley 4200)可完成高精度直流参数测试,包括输入失调电流、漏电流、击穿电压的精确测量-。适用于:

  • 达林顿管的高hFE精确测定(超出图示仪量程时);

  • 极低I_CEO的精确测量(用于判断功率管老化程度);

  • 温度特性测试(配合温控台测量hFE随温度的变化趋势)。

③ 在线测试与批量检测技巧

在线测试(不拆板检测)

  • 使用带隔离功能的半导体分析仪,可在电路板带电状态下测量功率三极管的在线伏安特性。

  • 注意事项 :需确保电路板上其他元件不会干扰测量结果,必要时使用探针台精确定位测量点。在线测试前需查阅电路原理图,明确各引脚的外围连接关系。

批量检测(产线场景)

  • 使用自动化分立器件测试系统,按照JEDEC JESD77-B标准配置测试程序,自动完成进料、定位、测试、分档的全流程-

  • 批量检测需重点关注hFE一致性(配对要求)和I_CEO离散度,筛选出参数偏差过大的不合格品。

三、补充模块

(一)工业领域不同类型电流放大元器件的检测重点

大功率三极管(TO-220、TO-247、TO-3封装)

  • 检测核心 :关注散热片与管芯之间的绝缘性能,用兆欧表测量集电极与散热片间的绝缘电阻,应在100MΩ以上。同时重点检测I_CEO穿透电流,大功率管的I_CEO随温度升高呈指数级增长,高温下漏电流过大是导致热失控烧毁的主因。

  • 适配场景 :工业开关电源、逆变焊机、变频器驱动。

达林顿管(复合管)

  • 检测核心 :E-B极间电阻值测量,由于内部含两个或多个PN结,正常值在几百欧姆至数千欧姆,非普通三极管的单向导通特性-。检测时需使用R×10k档才能获得准确读数-。同时需关注内置的续流二极管是否完好(对感性负载驱动至关重要)。

  • 适配场景 :步进电机驱动、大功率直流电源、继电器驱动阵列-

高频功率三极管

  • 检测核心 :除常规直流参数外,需用示波器配合信号源测试其高频增益和特征频率f_T,确保在目标工作频率下仍有足够的放大能力。

  • 适配场景 :射频功放、高速开关电路。

(二)工业电流放大元器件检测常见误区(避坑指南)

误区1:在路测量蜂鸣器响就断定三极管短路

  • 真相 :功率三极管在电路中常与变压器线圈、扼流圈并联,这些元件的直流电阻可能极低(接近0Ω),导致在路测量时蜂鸣器长鸣。正确的做法是拆下单独测量C-E、B-E间电阻,或断开线圈后重新测量-

误区2:用R×1档测量所有三极管

  • 真相 :R×1档电流较大(可达数十毫安),对小功率管可能造成过流损伤;而达林顿管和功率三极管的E-B极包含多个PN结,R×1档电压(约1.5V)不足以使其导通,应使用R×10k档(9V或更高电压)进行测量-

误区3:忽略温度对检测结果的影响

  • 真相 :功率三极管的hFE和I_CEO受温度影响极大。在工业环境中,刚断电的功率管温度可能高达80℃以上,此时测量的参数与室温下存在显著差异。正确做法是将管子冷却至室温后再检测。

误区4:hFE正常就认为管子完好

  • 真相 :hFE正常只能说明放大能力基本具备,但耐压不足、漏电流过大等问题仍需通过图示仪或高压测试进一步确认。维修中常见的“软击穿”故障,万用表完全无法检测。

误区5:忽略达林顿管的E-B极间电阻

  • 真相 :普通三极管的B-E间正常是PN结单向导通,但达林顿管的B-E极间由于内部含有偏置电阻,正反向电阻可能都很小。新手若按普通三极管判断标准误判为短路,会造成大量误报废品-

(三)工业电流放大元器件失效典型案例(实操参考)

案例一:工业开关电源功率管过流烧毁

  • 故障现象 :某工厂24V/20A开关电源无输出,外壳有焦糊味,保险管熔断。

  • 检测过程 :断电放电后拆下主功率开关管(型号2SC3320),目测外壳已炸裂。用万用表二极管档测量各极间电阻,发现C-E间短路(电阻0Ω),C-B间也短路,确认为过流击穿烧毁。

  • 故障原因分析 :经排查发现,驱动电路中驱动变压器耦合电容老化失效,导致驱动信号不足,功率管长时间工作在放大区而非饱和区,功耗剧增引发热击穿。

  • 解决方法 :更换同型号功率管,同时检测并更换驱动电容,调整驱动波形至正常方波后通电测试,电源恢复正常。

案例二:工业电机驱动器达林顿管异常发热

  • 故障现象 :某自动化产线步进电机驱动器运行30分钟后输出电流下降,达林顿管(型号TIP122)外壳温度异常升高(超过110℃)。

  • 检测过程 :断电冷却后,用万用表R×10k档测量TIP122的E-B极间电阻,正常应为数百欧姆,实测为20kΩ且正反向不对称。进一步用图示仪扫描输出特性,发现曲线明显稀疏,hFE从正常值约2000降至不足100。

  • 故障原因分析 :达林顿管内部第一级晶体管已部分损坏,导致复合增益严重下降,前级驱动电路无法提供足够基极电流,使管子进入线性区大量耗能发热。

  • 解决方法 :更换同型号达林顿管,同时检查散热器接触面和导热硅脂是否老化。更换后驱动器恢复正常工作,表面温度稳定在65℃以下。

案例三:音频功放大功率对管参数失配

  • 故障现象 :某工业广播系统功放输出失真严重,静态电流异常增大。

  • 检测过程 :使用晶体管特性图示仪分别测试推挽输出级的两只对管(2SC5200和2SA1943)。图示仪扫描结果显示,两只管的hFE分别为65和38,严重失配。

  • 故障原因分析 :功率管配对不良是推挽功放失真的常见原因,要求NPN与PNP管的hFE偏差控制在10%以内,实测偏差达41%远超标准。

  • 解决方法 :重新选配hFE分别为62和60的一对管子,功放输出波形恢复正常,失真度降至0.1%以下。

四、结尾

(一)工业电流放大元器件检测核心(高效排查策略)

掌握功率三极管和达林顿管的检测方法,关键在于根据场景选择合适策略:

维修现场快速排查策略

  1. 外观检查 → 2. 万用表通断测试(短路判断) → 3. PN结导通测试(二极管档) → 4. 加偏置估测hFE → 5. (可选)在路电压检测

这一流程可在5分钟内完成单个功率管的初筛,覆盖90%以上的明显损坏类型。核心判断逻辑:PN结不通则开路损坏,PN结短路则击穿损坏,PN结正常但加偏置后C-E电阻无明显变化则放大能力丧失。

产线质检/研发验证策略

  1. 特性图示仪扫描输出特性曲线 → 2. hFE精确测定 → 3. V_CEO击穿电压测试 → 4. I_CEO穿透电流测量 → 5. (批量场景)自动化系统全参数抽检

建议工厂质检部门建立功率管入库检验规范,依据IEC60747或JEDEC JESD77-B标准设定各型号的合格判定阈值,并保留检测记录以便追溯-

(二)电流放大元器件检测价值延伸(工业维护与采购建议)

日常维护建议

  • 工业设备中的功率三极管和达林顿管属于易损件,建议每半年进行一次在线电压检测,记录关键点位的静态工作电压(V_BE、V_CE)。通过对比历史数据的变化趋势,可提前发现元器件性能退化迹象。

  • 确保散热系统工作正常(散热风扇转速、散热片表面清洁度、导热硅脂老化情况),功率管的寿命与工作温度呈指数级负相关。散热片积尘是工业环境中功率管过热烧毁的头号诱因。

  • 大功率应用场合建议适当降低设计余量,实际工作电流不超过额定值的70%,可显著延长功率管使用寿命。

采购与校准建议

  • 采购功率三极管和达林顿管时,务必从正规渠道获取原厂正品,工业级元器件假冒伪劣问题严重。采购批次应要求供应商提供原厂出厂检测报告(含hFE分档数据)。

  • 对推挽输出等配对要求高的电路,建议选购同一批次、同一hFE分档的管子。部分原厂提供hFE分档服务(如2SC5200-O档、2SC5200-Y档),选择偏差最小的配对。

  • 使用前可进行抽样检测,用特性图示仪验证关键参数是否达标。建立“首件确认”制度——同一批次到货的功率管,先抽检5%确认参数合格后方可入库发放。

(三)互动交流(分享工业功率管检测难题)

你在实际工作中遇到过哪些棘手的功率三极管或达林顿管检测难题?欢迎在评论区分享交流:

  • 在工厂产线质检中,是否遇到过万用表检测正常但上机即烧的“软故障”功率管?

  • 达林顿管检测时是否因不了解E-B极间电阻特性而误判为短路报废?

  • 变频器维修中,功率模块的在线检测有哪些独到的经验技巧?

  • 对功率管配对有心得的朋友,欢迎分享你们筛选对管的方法和工具选择。

关注本专栏,获取更多电子元器件检测行业干货——下一期我们将深入讲解工业场效应管(MOSFET)的检测方法与误区解析,敬请期待!
